Предыстория.

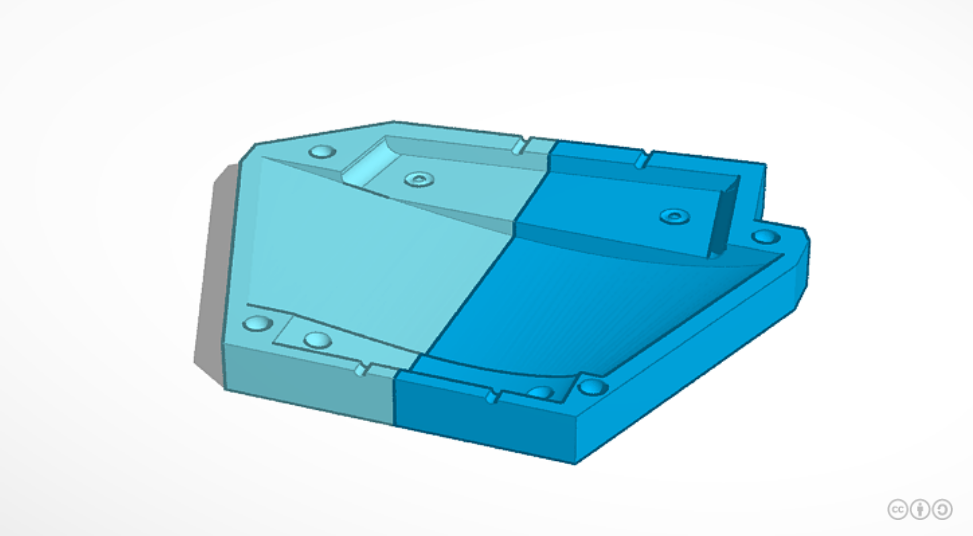

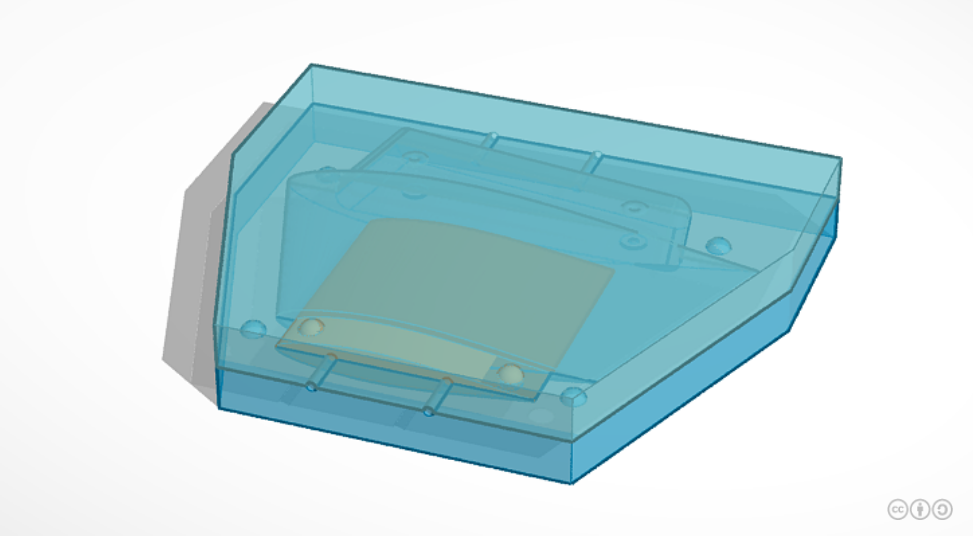

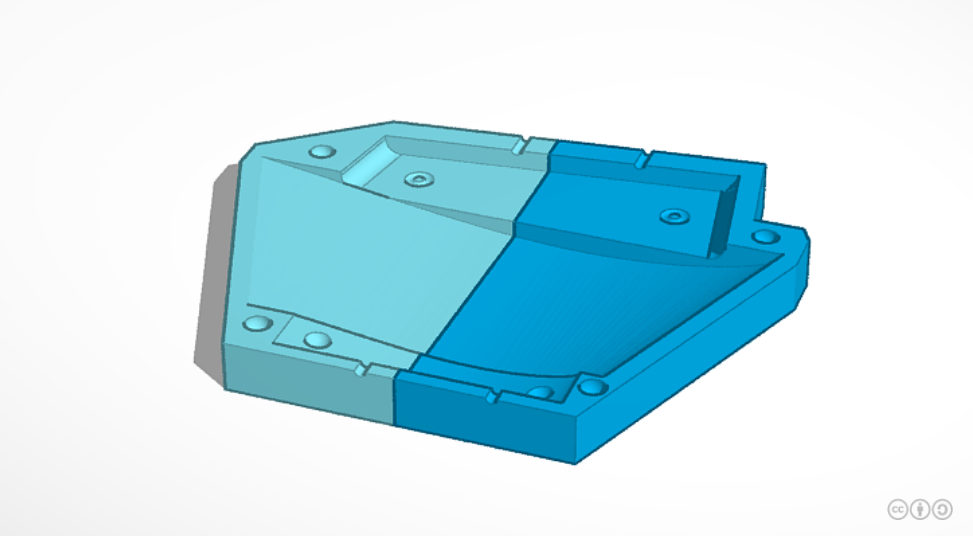

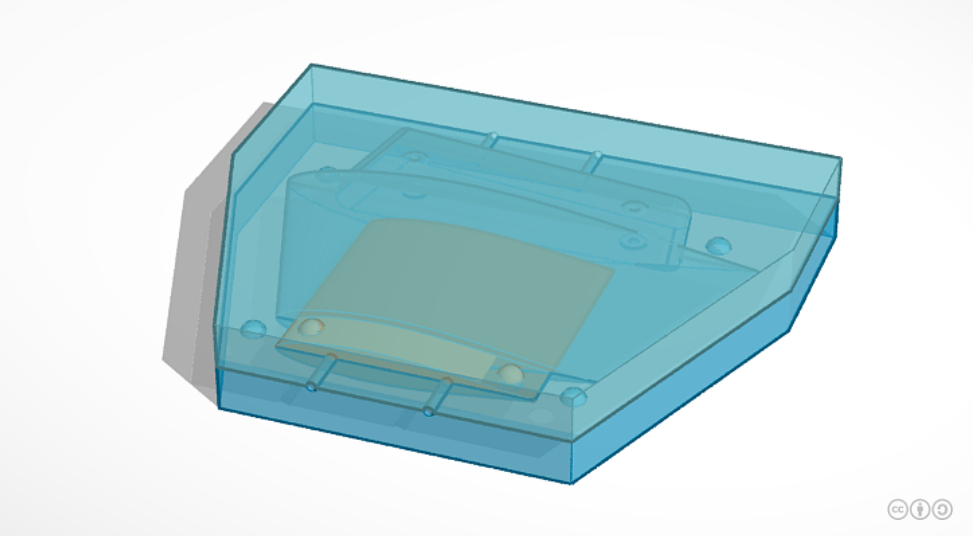

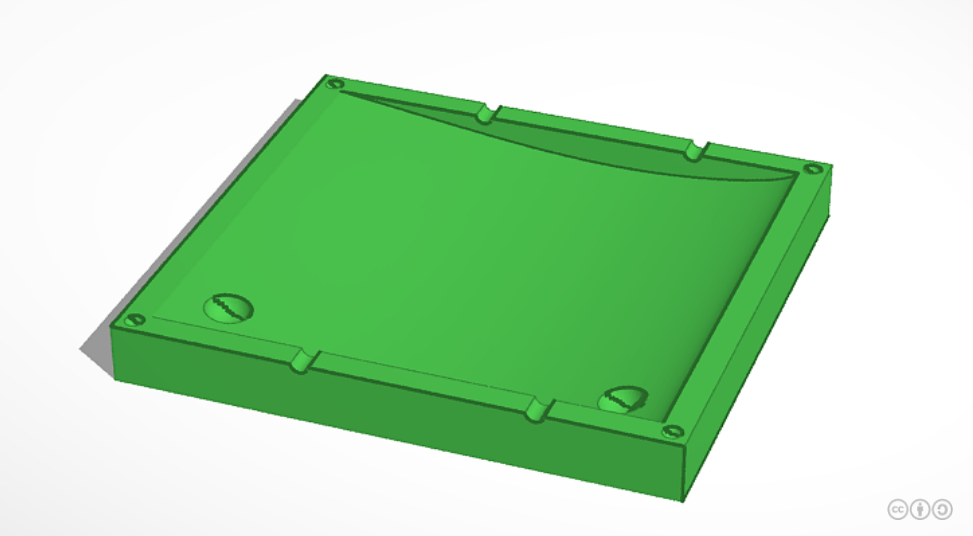

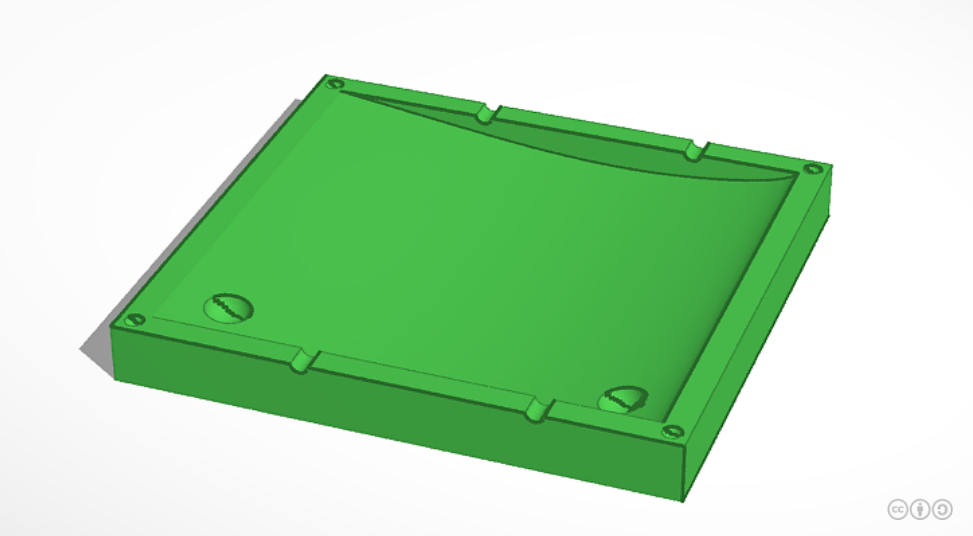

Более 3-х лет назад я купил кайт-фойл Альпинфойл Kitefoil Alpinefoil Access с целью катать виндфойл на формульной доске. Т.к. он был кайтовый, фойл-мачта (далее мачта или нога) была хлипкая. Сломалась на первых каталках. Написал в Альпинфойл, они мне выслали другую ногу с карбоновыми вставками в каналы мачты. Они эти вставки делали месяца 3. Матрицу точили и тд.... За это время я отпилил сломанную мачту, изготовил свои карбоновые вставки. На ней и катаю по сей день. Сломалась она один раз, этой весной, после попытки прыгнуть на фойле. Поставил тогда я их новую мачту, вставил их вставки. Мачта надломилась на второй каталке. Вставки целые. Французы их сделали сидящими немного с люфтом. ![]() А свои вставки я вбил в каналы плотно, да еще и на смолу. Так что они работают сразу. Но раз один раз сломались, решил я в этом месте усилить. Убрать нафиг их родную татл голову, а сделать адаптер, в который снизу, в глубокую манжету вставляется верхняя часть мачты. А адаптер наверху переходит в Татл голову. Манжета глубиной см 10. Не полностью жесткая. Т.к. должна немного гнуться и распределять нагрузку. Типа как это делает резиновая "соска" там где провод выходит из утюга. В Тинкеркаде смоделировал матрицы. Внешняя. из двух частей чтобы влезла в принтер (у свата он тогда маленький был). Матрица для пуансона манжеты Долго думал и пробовал из чего отлить пуансон. Проблема - как выташить его из манжеты после формовки всей детали. Пробовал из смолы с аэросилом - сильно крепкий, есть риск не вытащить. Из парафина - плывет. Остановился на гипсе. Одноразовый пуансон, который потом расквашивается водой и выковыривается из полости манжеты. Все в сборе. Пуансон внутри. Пуансон центрируется стальными стержнями. Каналы для них потом служат для высверливания отверстий для болтов крепления адаптера и ноги. ------ продолжение следует ... |
![]() |
![]() |
![]() |
#2
|
Windsurfer |
Может вместо гипса попробовать силикон для форм?
|
![]() |
![]() |
![]() |
#3
|
Windsurfer |
думал и о силиконе, побоялся что после укладки слоев в обе половины чего нибудь все равно будет не ровно, и этим погнет силиконовый пуансон.
|
![]() |
![]() |
![]() |
#4
|
Windsurfer |
Орг стекло, поликарбонат
|
![]() |
![]() |
![]() |
#5
|
Windsurfer |
А как его потом вытаскивать если прилипнет? А прилипнет обязательно как и чем не мажь. Я пробовал. Намазал конец мачты силиконовым релиз агентом. Из стекла сформовал внутреннюю часть манжеты. Снять не смог. Пришлось разрезать эту манжету. Тогда легко отошло.
А гипсовый пуансон я под феном пропитал парафином, чтоб смолу не впитывал. А после изготовления просто размочил и выколупал. |
![]() |
![]() |
![]() |
#6
|
Windsurfer |
смола в принципе не прилипает к полированному огрстеклу + спирт ПВА! я пробовал, попробуй! можно болванку обмотать упаковочной стрейч пленкой, когда будешь греть в печи вынешь!
|
![]() |
![]() |
![]() |
#7
|
Windsurfer |
ПВА, да. Попробую на каком нибудь другом проекте. Этот я уже сделал.
От пленки будут морщины. В общем -то они пофиг. Но с точки зрения перфекционизма не красиво :) |
![]() |
![]() |
