Тут надо какй-то цилиндр/трубу внутрь вклеивать. Лучше кусок от РДМ мачты. Они толстостенные.

Скорее всего что нужно мачту вставить в станок токарный, отрезать вставку и посадку под не проточить в мачте. Тогда будешь знать посадочный диаметр. А вот что вставлять это уже большой вопрос. Можно было бы из прочного алюминия выточить вставку, это наиболее простое решение.

Был опыт ремонта мачты сломанной по гику. Всё как положено - подобрал вставку нужного диаметра, промазал эпоксидкой внутренние части мачты и наружную часть вставки, соединил, с виду всё супер. При набивке наружная часть сломалась, лопнула вдоль. Как оказалось эпоксидка не схватилась с внутренним слоем мачты, видимо там остатки разделительного слоя присутствовали. Учитывайте этот нюанс при ремонте.

Вставлять обязательно кусок мачты, подходящей по диаметру, под него и растачивать. А алюминий он уже вклеил...

Тогда еще вопрос. Сколько торчать должно понятно а сколько в мачте должно быть?

Столькоже.

Хм. А если бы эпоксидка схватилась, то не треснула бы вдоль? Она треснула вдоль ещё тогда, когда первый раз сломалась, просто трещина была незаметна, или ты не обратил на неё внимания. В районе оковки гика даже на целых с виду мачтах частенько есть продольные трещины из-за чрезмерного обжатия. Нужно было либо обрезать обломки побольше, пусть бы мачта стала на 10-15 см короче, либо после склейки торцы на стыке подмотать ниткой, чтобы предотвратить рост трещин. Слишком короткая вставка тоже могла быть причиной растрескивания.

Да, часто приходится отказываться от ремонта мачт по той причине,что трещины идут вдоль на 20-30 см, и что еще неприятнее, значит, присутствуют внутренние расслоения, незаметные снаружи.
И загнать внутрь эпоксидку не получится.
Кроме того, мачты делают обычно на эпоксидке горячего отвердения, или препреге.
И чинить мачту в таком масштабе смолой холодного отвержения почти бессмысленно.
Она просто отслоится от остального материала, может быть, не так быстро, но отвалится.
Так что, если смотреть реально, то на выходе получим просто флагшток....:-(

Трещины не было, смотрел тщательно. Вставка так же не была короткой, сделал с запасом. Нужно было снаружи стыка чем то проклеить, но поскольку стык получился именно под гиком, то побоялся что усиление будет мешать.

В любом случае дело не в том, что эпоксидка не приклеилась/плохо приклеилась к какой-то из стенок. Приходилось ремонтировать мачты в полевых условиях без всякой эпоксидки: просто вставляешь плотно вставку в нижнюю часть, одеваешь верхнюю, даже с небольшим люфтом иногда, и фперёд. Ничего не расслаивалось. Эпоксидка, нанесённая на внутреннюю стенку мачты, в принципе не может предотвратить продольное растрескивание на наружной стенке, она скорее подтолкнёт такое растрескивание.

Возможно дело в том, что именно под гиком излом. Всё таки самое нагруженное место.
Ну и как бы там ни было, про остатки разделителя нужно помнить при ремонте.

Короче не стал я ничего выпиливать тем более на токарном станке вытачивать. Вот у тут де шило воткнуто залил эпоксидкой,Вложение 55562 трубка люминивая уже вклеена так что есть к чему приклеиваться и туго замотал скотчем.

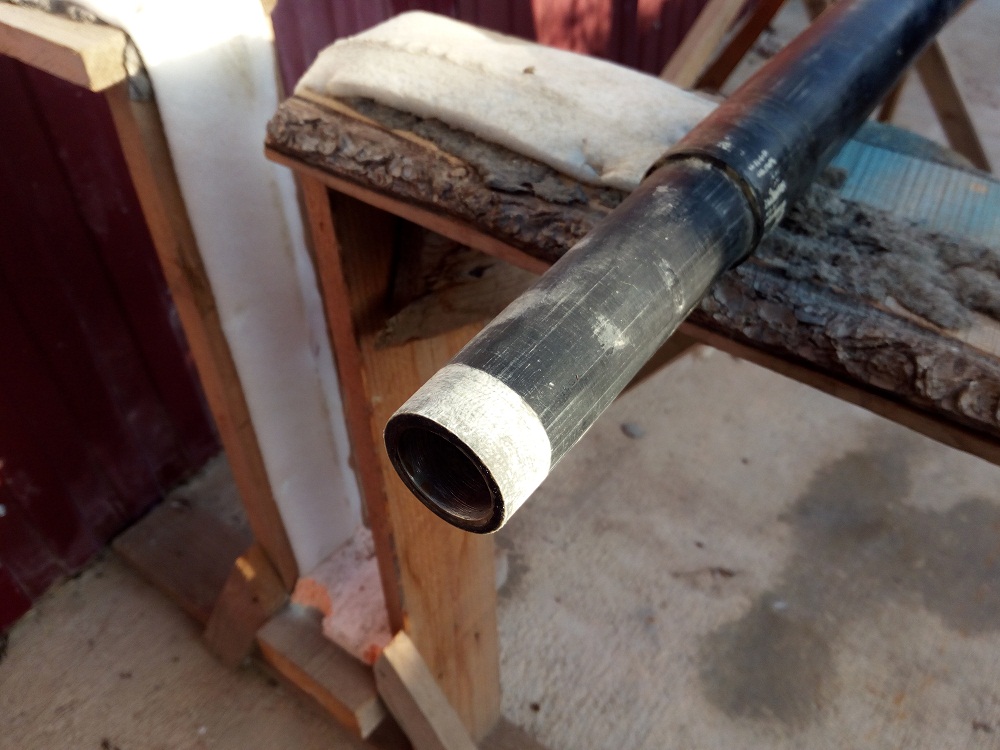

Дело в том что когда оно растрескалось там видны только продольные волокна. поперечных я как то не заметил. Поэтому когда эпоксидка стала, проточил пару сантиметров шириной и 1мм глубиной хз как назвать типа канавку или выборку. Короче намотал туда 5 слоев стекла сделав тем самым укрепляющий ободок как на концах мачты делают когда треснет.
Вложение 55722
В понедельник на Благе весь день откатал - полет нормальный.

Парни всем привет, перечитал все темы по ремонту мачты.
Возник один вопросик.
Вставку в мачту на место поломки и вставку в место стыка двух частей мачты надо делать из аналогичной мачты по % карбона или можно из любой подходящей по диаметру.
Главное починить вставку на стыке двух частей мачты
Вот

1. найти кусок мачты подходящего диаметра.
2. срезать конусное кольцо, в которое упирается верхняя половинка мачты.
3. отрезать мачту выше этого кольца.
4. расточить мачту изнутри до диаметрва новой внутренней части.
4 . наформовать новое конусное кольцо.

ALEX3M приветствую,это всё понятно
Поломанная мачта 55% можно ли делать вставку из мачты 30%, не хочется хорошую верхушку пилить. а самая простая вся сломана.

Пока есть ещё одна проблемка, у мачты Норс в районе крепления гика на расстоянии 0.9 с внутренней стороны идет утолщение, пока думаю как лучше отремонтировать
В том месте где идёт вставка, очень резкий конус, надо его расточить, но из нутри видны трещины от поломки, думаю отрезать мачту по их концу, чуть больше.
Именно у этой мачты упорного кольца для верхушки нет, но запасное кольцо есть, буду под него подгонять наверное наружный диаметр, та намотка идет.Сначало подгоню вставку, потом наружку под упорное кольцо
